Модернизация ДЭС (строительство АГЭК)

Заказчик: ООО группа "ЭНЭЛТ"

Описание объекта

Целью работ являлось модернизация ДЭС, создание гибридной системы электроснабжения п. Оймякон Оймяконского улуса Республики Саха (Якутия) с установкой СЭС и СНЭ для снижения затрат на закупку топлива. При размещении сооружений новой ДЭС на площадке строительства выполнены требования технологической взаимоувязки объектов между собой и обеспечения кругового проезда автотранспорта по территории ДЭС к основным ее сооружениям. Новую ДЭС предлагалось разместить на существующей территории. Участок СЭС предлагалось расположить на возвышенной территории на наименее подтопляемой области и оптимальном расстоянии до территории ДЭС.

Выработка электроэнергии с постоянным током производиться за счет ФЭМ расположенных по всей выделенной
территории СЭС, в сторону солнца, для достижения максимального эффекта выработки электроэнергии. ФЭМ располагаются
рядами. ФЭМ соединяются между собой в группы по 15 шт. - стринги (всего ФЭМ 630 шт., мощностью 550 Вт-пик). Все стринги
подключаются к инверторам (всего инверторов 3 шт.). Инвертор преобразует ток из постоянного в переменный с напряжением
400 В, частотой 50 Гц и общей установленной мощностью 346,5 кВт. Вся произведенная мощность по проектируемой воздушной
линии электропередачи 6 кВ поступает в новое проектируемое 2КТПН-630/6/0,4 кВ.

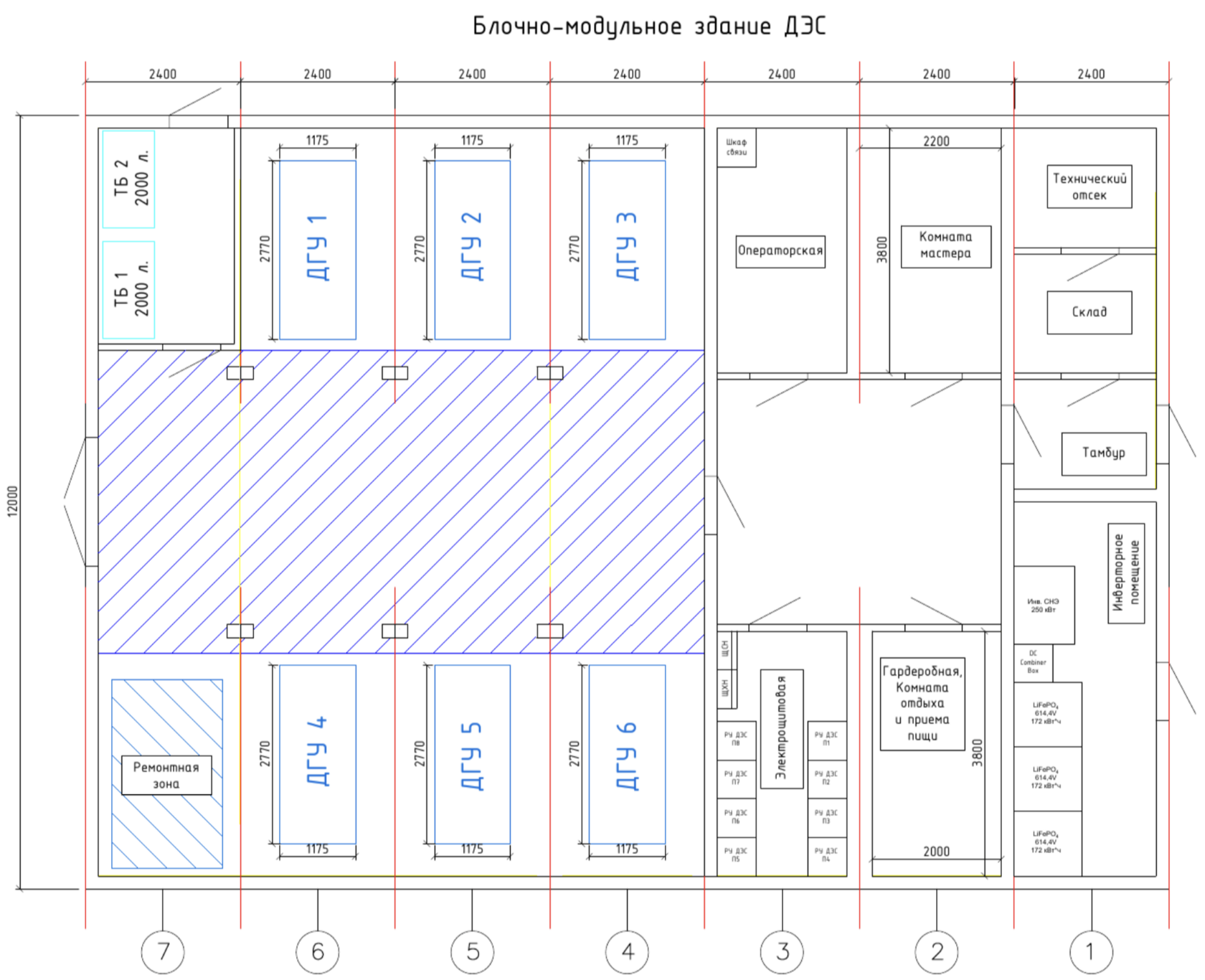

В проектируемом блочно-модульном здании ДЭС, в едином машинном зале, располагаются новые ДГУ АД260-Т400-3Р в
количестве 6 шт., мощностью в режиме СОР 195 кВт с выходным напряжением 0,4 кВ. Общая мощность в режиме СОР составляет
1170 кВт. Все ДГУ подключаются к новому двухсекционному РУ ДЭС 0,4 кВ.
